Едномодов кабел, разхлабена тръбна конструкция, тръби с желеобразен пълнеж, елементи (тръби и пълнежни пръти), положени около неметален централен якостен елемент, полиестерни нишки, използвани за свързване на сърцевината на кабела, лента за блокиране на вода, увита от сърцевината на кабела, подсилена с арамидна прежда и PE външна обвивка. В обобщение, оптичният кабел ADSS е иновативно решение за въздушна оптична комуникация, предлагащо самоподдържащи се възможности, диелектрична конструкция и стабилна производителност при различни условия на околната среда.
Проектиране и технически спецификации на структурата на оптичния кабел ADSS
1. Елементи на дизайна на ADSS кабела:
AЕкологична метеорологична зона:
a: Скорост на вятъра
b: Дебелина на леда
c: Температура на въздуха
d: Топография и релеф.
B Електропроводът, който ще бъде изграден:
a: Номинално напрежение и максимално работно напрежение
b: тип кула и проводник, тип и разположение на заземяващия проводник
c: Дължина на напрегнатия участък, стандартна междина (представлява обхвата, максималния хоризонтален обхват, максималния вертикален обхват)
d: Максималното провисване на проводниците и заземяващите проводници на всяка опъваща секция.

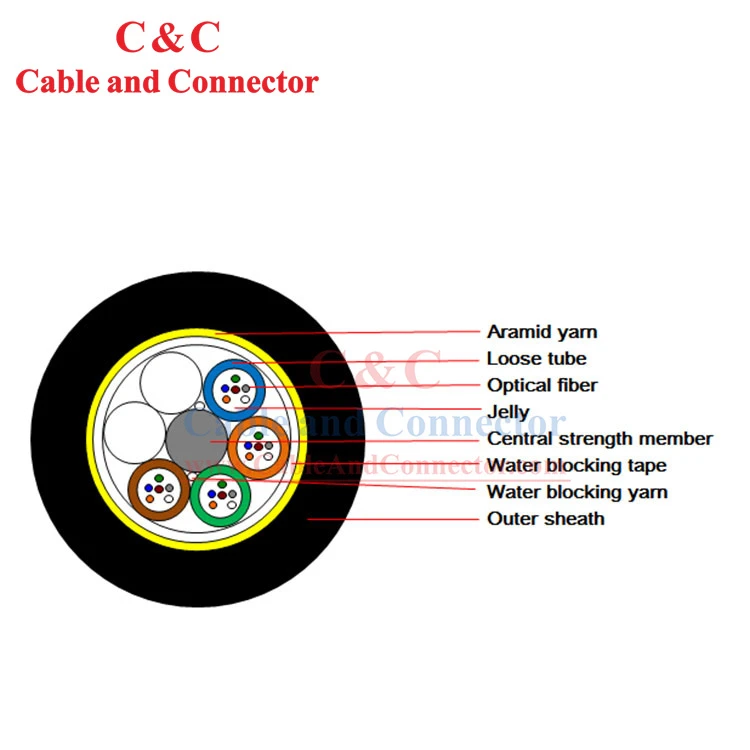

2. Структурна схема на оптичен кабел
3. Техническа спецификация на оптичен кабел ADSS
Сърцевина и диаметър на кабела
Вид и тегло на оптичния кабел
Якост на опън, якост на натиск
вибриращи и танцуващи
Удължаване и излишна дължина
Съпротивление на проследяване на външната обвивка
Хардуерна съвместимост
Структура и параметър на кабела
|
SN |
Вещ |
Мерна единица |
Стойност |
|
|
1 |
Брой влакна |
броя |
6/12/24 |
48 |
|
2 |
Брой влакна на тръба |
броя |
6 |
12 |
|
3 |
Брой елементи |
броя |
6 |
6 |
|
4 |
Диаметър на кабела (±5%) |
мм |
12.0 |
12.6 |
|
5 |
Тегло на кабела (±10%) |
кг/км |
100 |
116 |
|
6 |
MAT (МАКС. Допустимо работно напрежение) |
N |
2800 |
|
|
7 |
Краткосрочно влюбване |
N/100 мм |
1000 |
|
|
8 |
Дебелина на леда |
мм |
0 |
|
|
9 |
Скоростта на вятъра |
m/s |
27 |
|
|
10 |
Макс. обхват |
m |
100 |
|
Забележка: Механичните размери са номинални стойности.
Характеристика на оптичното влакно
|
Информация за влакна G652D |
|
|
Диаметър на полето на режим (1310n) |
9,2 mm±0.4 mm |
|
Диаметър на полето на режим (1550n) |
10.4mm±0.8mm |
|
Изрязана дължина на вълната на кабелното влакно (λвв) |
£1260nm |
|
Атенюация при 1310nm |
£0,36dB/km |
|
Атенюация при 1550nm |
£0,22dB/km |
|
Загуба при огъване при 1550n (100 оборота, 30mm радиус) |
£0,05dB |
|
Дисперсия в диапазона 1288 до 1339nm |
£3,5ps/ (nm•km) |
|
Дисперсия при 1550nm |
£18ps/ (nm•km) |
|
Наклон на дисперсията при дължина на вълната с нулева дисперсия |
£0,092ps/ (nm2•km) |
Проектно състояние
|
Проект I |
Проект II |
|
Влакнести ядра |
Влакнести ядра |
|
Обхват на монтажа |
Макс. допустимо напрежение |
|
Степен на напрежение |
Степен на напрежение |
|
Макс., мин., ср. температура |
|
|
Макс. скоростта на вятъра |
|
|
Макс. дебелината на леденото покритие |
|
