Описание на 24F Mini Adss кабел
ASU: Не-брониран уни-тръбен оптичен кабел с влакна, поставени в свободна буферна тръба. Сърцевината на кабела е защитена с желе, за да се предотврати проникване на вода и миграция, и е покрита с черен полиетиленов кожух. Две вградени FRP или метална жица осигуряват напрежение на желанието.

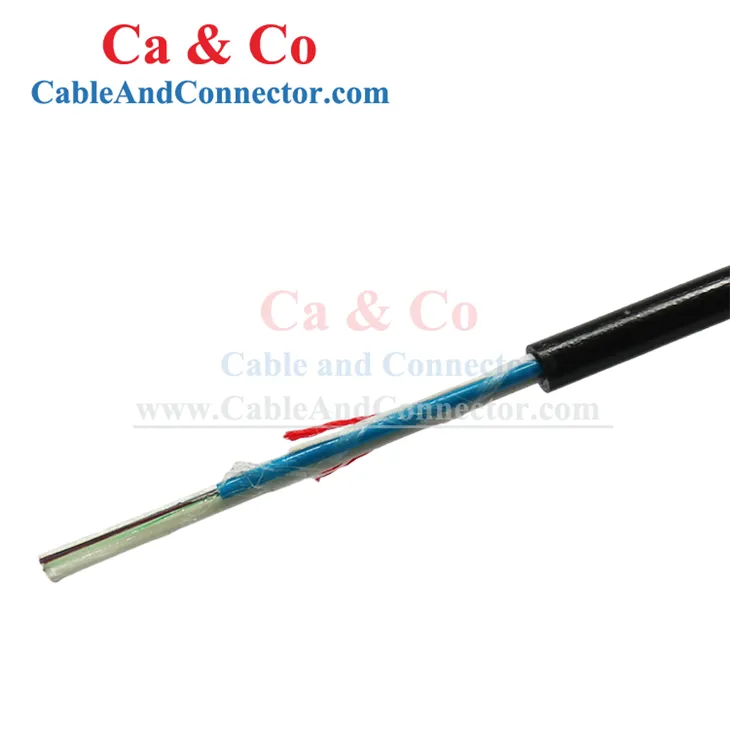

Снимка на 24F Mini Ads кабел
Спецификация
|
Артикул |
единица |
Спецификация |
|
|
Тип влакна |
G.652D |
||
|
Диаметър на полето на режима |
1310 nm |
μm |
9.2±0.4 |
|
1550 nm |
μm |
10.4±0.8 |
|
|
Диаметър на облицовката |
μm |
125.0 |
|
|
Не{0}}кръгла облицовка |
% |
<1.0 |
|
|
Грешка в концентричността на сърцевината/обвивката |
μm |
<0.5 |
|
|
Диаметър на покритието |
μm |
245±5 |
|
|
Не{0}}кръгообразност на покритието |
% |
<6.0 |
|
|
Грешка в концентричността на покритието/облицовката |
μm |
<12.0 |
|
|
Дължина на вълната-на прекъсване на кабела |
nm |
<1260 |
|
|
Коефициент на затихване |
1310 nm |
dB/km |
<0.36 |
|
1550 nm |
dB/km |
<0.22 |
|
|
Доказателство за ниво на стрес |
kpsi |
По-голямо или равно на 100 |
|
1■Механични и Характеристики на околната среда
|
Артикул |
единица |
Спецификации |
|
Напрежение (дългосрочно) |
N |
1000 |
|
Напрежение (краткосрочно) |
N |
2000 |
|
Смазване (дългосрочно) |
Н/10см |
300 |
|
Crush (Краткосрочно) |
Н/10см |
1000 |
|
Мин. Радиус на огъване (динамичен) |
мм |
20D |
|
Минимален радиус на огъване (статичен) |
мм |
10D |
|
Температура на монтаж |
степен |
-40-+60 |
|
Работна температура |
степен |
-40-+70 |
|
Температура на съхранение |
степен |
-40-+70 |
|
Повтарящо се огъване |
Натоварване: 250 N; брой цикли: 30 Без очевидно допълнително затихване, без счупване на влакна и без повреда на кабела. |
|
|
Усукване |
Натоварване:250N; брой цикли:10; ъгъл на усукване: ±90 градуса Без очевидно допълнително затихване, без счупване на влакна и без повреда на кабела. |
|
|
Въздействие |
Енергия на удара:450g× 1m; радиус на главата на чука: 12,5 mm; брой удари: 5 Без очевидно допълнително затихване, без влакна счупване и без повреда на кабела. |
|
