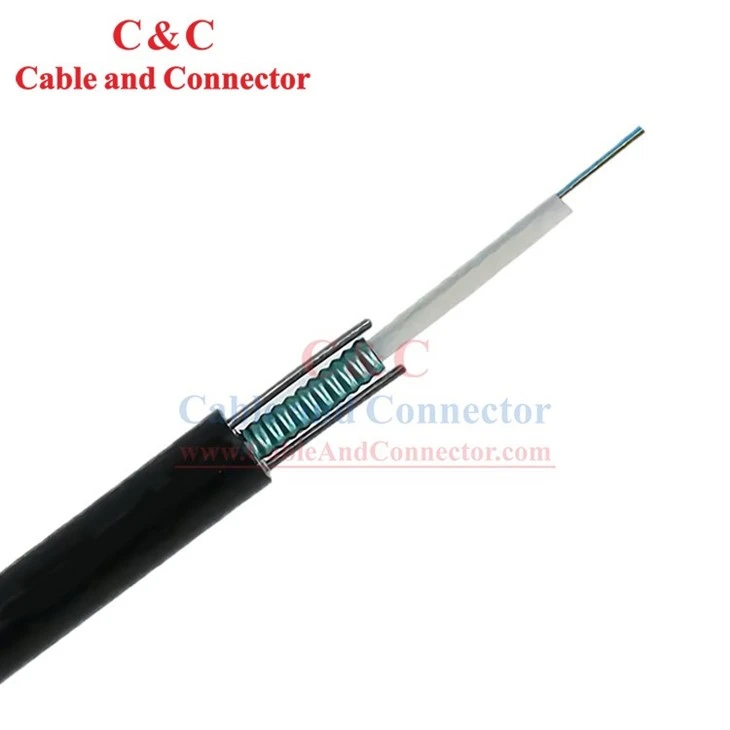

24-ядрен GYXTW оптичен кабел, с непрекъснатото и бързо развитие на комуникационните изисквания, като мултимедия, интернет и видеоконференции, които изискват по-високи скорости на предаване. Всички видове бизнес правят оптичния кабел най-основната среда за предаване. Конструкция с централна единична разхлабена тръба, запълнена с желеобразна смес, водоблокиращ материал, запълнен в отворите на сърцевината на кабела и гофрирана стоманена лента, след това PE външна обвивка с два успоредни якостни елемента от стоманени проводници.
Цветен код на влакното
Цветът на влакната във всяка тръба започва от № 1 синьо.
|
Не. |
1 |
2 |
3 |
4 |
5 |
6 |
|
Цвят |
Син |
портокал |
Зелено |
кафяво |
Сив |
Бяло |
|
Не. |
7 |
8 |
9 |
10 |
11 |
12 |
|
Цвят |
червен |
черен |
Жълто |
Лилаво |
Розово |
Аква |
|
Не. |
13 |
14 |
15 |
16 |
17 |
18 |
|
Цвят |
Син S100 |
Оранжев S100 |
Зелен S100 |
Кафяв S100 |
Сив S100 |
Бял S100 |
|
Не. |
19 |
20 |
21 |
22 |
23 |
24 |
|
Цвят |
Червен S100 |
Природа S100 |
Жълт S100 |
Лилав S100 |
Розов S100 |
Аква S100 |
"S100" означава черни пръстени с интервал от 100 мм.
Цветен код на разхлабена тръба
Цветът е естествен.
Структура и параметър на кабела
|
СН |
Вещ |
Мерна единица |
Стойност |
||
|
1 |
Брой влакна |
броя |
4/6 |
8/12 |
24 |
|
2 |
Диаметър на тръбата (номинален) |
броя |
2.2 |
2.4 |
3.2 |
|
3 |
Диаметър на стоманена тел |
мм |
1.0 |
1.0 |
1.0 |
|
4 |
Дебелина на външната обвивка (обща) |
мм |
По-голямо или равно на 1,8 |
По-голямо или равно на 1,8 |
По-голямо или равно на 1,8 |
|
3 |
Диаметър на кабела (±5%) |
мм |
7.4 |
7.4 |
8.3 |
|
4 |
Тегло на кабела (±10%) |
кг/км |
58 |
59 |
71 |
|
5 |
Краткосрочно напрежение |
N |
1500 |
||
|
6 |
Краткосрочно влюбване |
N/100 мм |
1000 |
||
Приложение на продукта
С непрекъснатото и бързо развитие на комуникационните изисквания, като мултимедия, интернет и видеоконференции, които изискват по-високи скорости на предаване. Всички видове бизнес правят оптичния кабел най-основната среда за предаване. Нашите оптични кабели използват едномодово влакно със стандартна и ненулева дисперсия, което може да работи с достатъчно висока скорост на режими на предаване като SDH/SONET, ATM и системи за предаване с много дължини на вълната като WDM и DWDM. превъзходен Разхлабеният тръбен слой с усукана структура и висококачествените материали позволяват нашите оптични влакна да бъдат напълно защитени срещу сурово време и околна среда.
Технически параметър
|
Тип кабел (Увеличава се с 2 ядра) |
Стоманена сърцевина |
Минимален радиус на огъване mm |
Допустимо разтягане |
Силата на сплескване е разрешена N/100 mm |
Температура на околната среда |
||
|
Динамичен |
Статично |
Време за полагане |
Приложима температура |
||||
|
GYXTW 2~12 |
1,5Х2 мм |
20 пъти диаметър на кабела |
10 пъти диаметър на кабела |
3000N |
3000 |
По-голямо или равно на -15 степен |
-40 градус ~+60 градус |
|
ГИХСТВ 2%7е12 |
1,5Х2 мм |
20 пъти диаметър на кабела |
10 пъти диаметър на кабела |
1500N |
1500 |
По-голямо или равно на -15 степен |
-40 градус ~+60 градус |
